ZYZLJS一体化组合式净水设备（重力无阀滤池）

设备简介：

一体化组合式净水设备采用食品级304不锈钢材料加工制造，将粗滤、混凝、絮凝、沉淀、排泥、过滤、自动反冲洗、消毒等工艺过程组合，将各类符合饮用水水源标准要求的地表水净化成符合《生活饮用水卫生标准》（GB5749-2006）要求的生活饮用水。

主要设计参数：

原水浊度：≤1500NTU，（瞬时＜3000NTU）

出水浊度：≤1NTU（特殊情况不超过3NTU）

进水口压力：≥0.06MPa

反应时间：12-20min

稳流区流速：2.1-2.5mm/s

过滤速度：6-10m/s

反冲洗强度：14-16L/（m2*s）

反洗总历时 4-8min

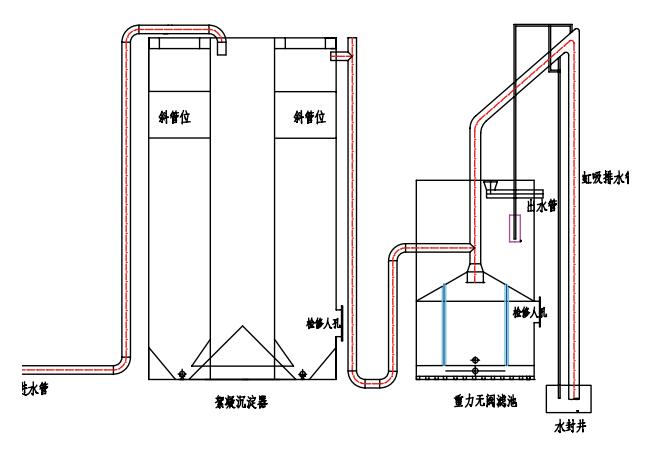

设备工艺图：

絮凝沉淀器：

1、通过将加药絮凝的原水经过导流管，利用圆形结构形式，使加药混合后的原水在内壁形成漩涡，在重力作用下矾花颗粒与水分离，逐渐沉降，清水上升。

2、配用蜂窝六角形填料，其斜管的水力半径小，沉淀池效率高、池子容积小、占地面积少。湿周大，水力半径小。层流状态好，颗粒沉降不受紊流干扰。

重力无阀滤池：

原水由进水管送入池内，经过滤层自上而下的过滤，清水即从连通管注入冲洗水箱内贮存，水箱充满后，通过出水管入清水池。滤层不断截留悬浮物，使得滤层阻力逐渐增加，滤速变慢，导致虹吸管内水位不断升高，当水位达到虹吸辅助管管口时，水自该辅助管急剧下落，通过抽气管不断将虹吸下降管中的空气带走，致使虹吸管内产生负压，上升管和下降管连通后形成虹吸。冲洗水箱中的水自下而上的通过滤层，对滤料进行反冲洗。当水位将至破坏管口时，空气进入虹吸管，虹吸破坏，反冲洗结束，滤池进入下一个工作周期。

设备优点：

集成式设计

集成式设计，占地面积小，工厂完成所有生产，现场吊装方便，只需管路连接，省时省力。

操作便捷

净水设备的过滤部分是采用不锈钢制成无阀滤池结构，将滤池与反冲洗水箱一体化设计，利用过滤进水的阻力变化自动控制滤池的运行及反冲洗，并配置有反冲洗强度调节器可进行强度调节，操作管理更加方便。

经久耐用

净水器的过滤器采用Φ0.8~Φ1.2K80≤1.5均质石英砂优质的滤料保证其经久耐用，仅每3年增补10~20%滤料，同时配置了强制反冲洗系统，可进行模拟自动反冲洗以及手动强制反冲洗。

能耗低、投资省

能耗低，投资省。净水系统自动化，既保证了净水系统的高效过滤，又能自动运行，无需其他的水泵和空压机等电气设备，可实现无电运行，可节省大量的基建投资及日常运行、维修、保养费用。特别适用于山区水源有足够水头，用电困难的地区。

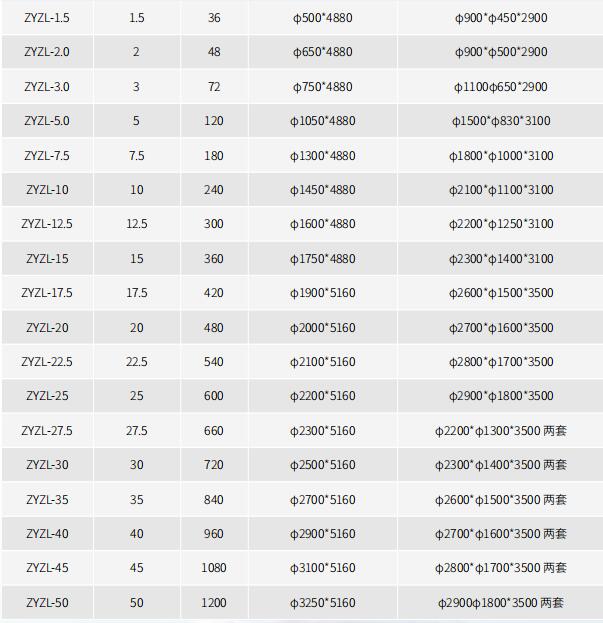

设备型号：
